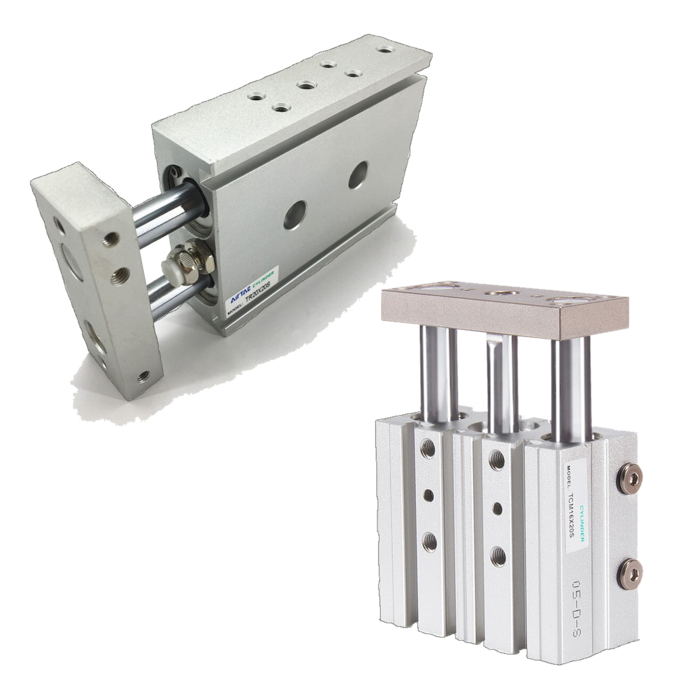

Цилиндри с направляващи
Цилиндри с направляващи

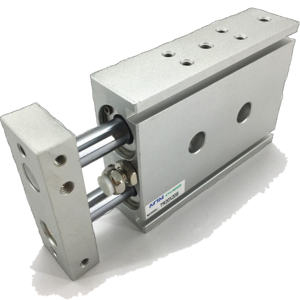

Цилиндър с двоен прът серия TR
1. Голяма точност на движение с малко отклонение при края на цилиндъра.
2. Има вградени удължаващи се плъзгащи опори, без нужда от смазване
3. Монтажните отвори от три страни улесняват монтажа.
4. С добра устойчивост на огъване и въртене.
5. От двете страни на цилиндъра има две групи за вход и изход на въздуха.
6. На входа на тялото има демпфер, който служи и за настройка на хода.
7. Доставя се с вграден магнит.
Технически данни:
Размер: от 6 до 32;
Размер вх/изх: M5x0.8, 1/8"
Двойнодействащ;
Цилиндър с направляване серия TCL,TCM
1. Две направляващи от специална лагерна стомана и линеен или бронзов направляващ лагер се използват за предотвратяване на въртене. Те понасят високи радиални сили и въртящи моменти.
★Забележка: Линеен сферичен лагер: Използва се за повдигане, при висока точност и товароносимост, когато се изисква ниско триене.
Бронзов плъзгащ лагер: Използва се при движения с радиални сили. Сравнен с нормален цилиндър има двойна хоризонтална товароносимост и по-големи усилия на огъване.
2. Задвижването и направляването са в едно тяло, без нужда от допълнителни аксесоари. Входът на въздух е опционален, което улеснява монтажа.
3. На дъното, двете страни и отзад на цилиндъра има по два фиксиращи отвора (виж ΦPA отвор и XX точка), които позволяват ориентиране за прецизен монтаж.
4. Монтаж на сензори – 4 канала.
5. Специалният дизайн на тялото позволява монтаж от различни страни.
Технически данни:
Размер: от 6 до 100;
Размер вх/изх: M3x0.5, M5x0.8, 1/8", 1/4", 3/8"
Двойнодействащ;
