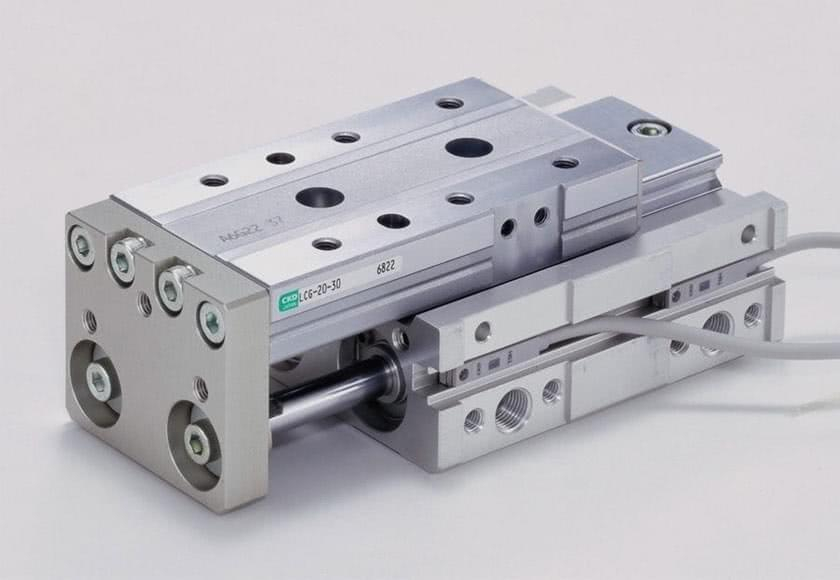

Цилиндри с линейно плъзгане серия LCG

Широките направляващи подобряват точността и здравината. Плоскостта на линейните водачи играе ролята на плъзгач и осигурява изключителна точност, здравина и лекота на упротреба.

Подобрена точност
Масичката на линейните направляваищ се използва като плъзгаща маса. Точността е подобрена в сравнение с конвенционалните продукти.  Отклонението от успоредност 0.03 mm (при работен ход 12-30 mm), отклонение от перпендикулярност 0.05 мм.

По-лесна употреба
Цилиндърът и линейните направляващи са произведени заедно, за намаляване времето необходимо за проектиране. Опцията за симетричен монтаж на стопер и тръбно присъединяване от различни страни дават свобода при монтажа и леснина при употреба.

По-голяма здравина
Материала на плъзгащата маса е заменен от обикновен алуминий на неръждаема или черно стомана. Здравината е допълнително увеличена с използване на масата заедно с широките направляващи.

Повишена свобода при проектиране
Проектирането е улеснено, тъй като симетричните стопери, възможността за тръбно присъединяване и монтажа на две повърхнини и позиционирането чрез монтажни отвори са стандартно налични за изделията от серията

Линейни направляващи с четири реда съчми(с изключение на 6 и 8)
Четири реда съчми за осигуряване на стабилна работа подсигуряват направляващите във всяка посока. Контактната повърхност между съчмите и направляващата е по-малка отколкото при конфигурация с два реда съчми, затова фрикционното съпротивление генерирано по време на въртене е малко. Това позволява гладко движение с повишена точност и здравина.

Множество варианти и опции
Предлагат се стандартни, с фиксиране на позиция, и с нормална спецификация модели Различните опции включват стопер за настройка на работния ход и стопер с демпфер.

Двуцветни превключватели за близост
В продуктовата гама присъстват двуцветни превключватели. Те са подбрани с панела за добър външен общ вид.

Съответствие с RoHS
Опасните за околната среда субстанции, в това число олово и шествалентен хром са елиминирани.
