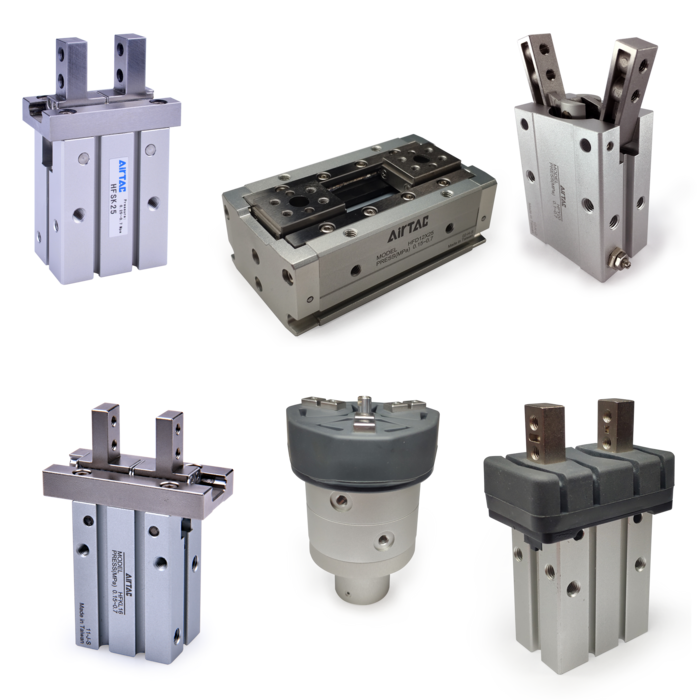

Пневматични грипери

Пневматични грипери

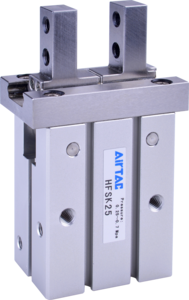

Пневматичен грипер серия HFK (Паралелен тип и направляваща с ролков лагер)

1. Шест размера, три типа и седем вида пръсти.

2. Вграден линеен лагер с ролки, високи здравина и точност.

3. Позициониращ щифт на дъното на направляващата за точно сглобяване на тялото с направляващата.

4. Квадратните канали за сензор са удобни за монтаж на индуктивен DS1-G\CS1-G индуктивен сензор.

Кръглите канали за сензор са удобни за монтаж на DS1-H индуктивен сензор.

Монтаж от три страни:с монтажни отвори от двете страни и на дъното.



Технически данни:

Размер: от 10 до 40;

Размер вх/изх: M3x0.5, M5x0.8

Едно и двойно действащ;

Съвместими сензори DS1-H, CS1-G, DS1-G, DS1-H

Технически данни

3D Модели

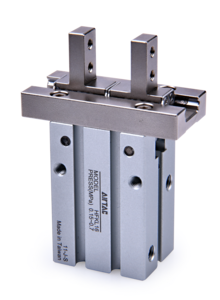

Пневматичен грипер серия HFKL (Паралелен тип, по-дълъг ход и направляваща със съчмен лагер)

Технически данни:

Размер: от 10 до 25;

Размер вх/изх: M3x0.5, M5x0.8

Едно и двойнодействащи;

Съвместими сензори DMSH(S), CMSH(S), MSH(S)\CMSH

Технически данни

3D Модели

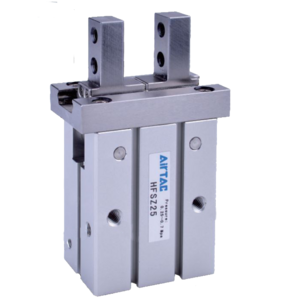

Пневматичен грипер серия HFZ (Паралелен тип и направляваща със съчмен лагер)

1. Вграден линеен лагер с ролки, високи здравина и точност.

2. Позициониращ щифт на дъното на направляващата за точно сглобяване на тялото с направляващата.

3. По-дълбок отвор в тялото, което подобрява точността при сглобяване и позициониране.

4. Първоначалната позиция на челюстите може да се променя по изискване, за да се оптимизира работата.



Технически данни:

Размер: от 6 до 40;

Размер вх/изх: M3x0.5, M5x0.8

Едно и двойнодействащ;

Съвместими сензори DS1-H, CS1-G, DS1-G, DS1-H

Технически данни

3D Модели

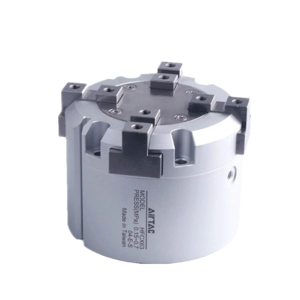

Пневматичен грипер серия HFC

1. Вграден клиновиден блок за по-голями захващащи сили.

2. Демпфер на буталото, за по-малко шум и удари.

3. Позищиониращият отвор на дъното на тялото подобрява точността при демонтаж и позициониране.

4. Прецизен повтаряем захват за работа с рабатизирано оборудване.

5. Видове серии и размери по избор, за да се направи захват с различни форми.



Технически данни:

Размер: от 16 до 63;

Размер вх/изх: M3x0.5, M5x0.8

Двойнодействащ;

Съвместими сензори DS1-H, DS1-HL

Технически данни

3D Модели

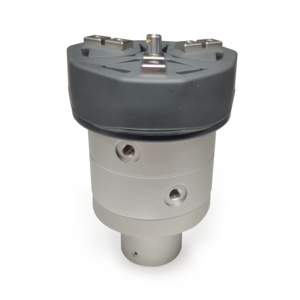

Пневматичен грипер серия HFCQ (Паралелно отваряне/затваряне, кух тип)

1. Кухата тръба може да се използва с механизми, за да се получи ефект на издухване.

2. Челюсти и бутала от неръждаема стомана, по-здрава и устойчива на корозия, с малки допуски на сглобки, малки отклонения и вибрации и висока устойчивост.

3. Всички серии са с кожух за предпазване от прах – за специални случаи.

4. Позищиониращият отвор на дъното на тялото подобрява точността при демонтаж и позициониране.

5. Краят на опашките е оборудван с механизъм за функция на избутване.

6. Различни сензорни канали.



Технически данни:

Размер: от 16 до 63;

Размер вх/изх: M5x0.8;

Едно и двойнодействащ;

Съвместими сензори CMSH, DMSH(S)

Технически данни

3D Модели

Пневматичен грипер серия HFY

1. Големи захващащи усилия, чрез изпорзване на едно бутало.

2. С вграденият дросел е лесно да се настрои скоростта на захват и отваряне.

3. Разумни ъгли на захват, широка гама на приложение.

4. Прецизно позициониране, по-точно и надеждно при захващане.

5. Различни типове на монтаж.

6. Всички серии са с магнит, за по-лесен контрол.



Технически данни:

Размер: от 6 до 32;

Размер вх/изх: M3x0.5, M5x0.8

Едно и двойнодействащ;

Съвместими сензори DS1-H, CS1-G, DS1-G

Технически данни

3D Модели

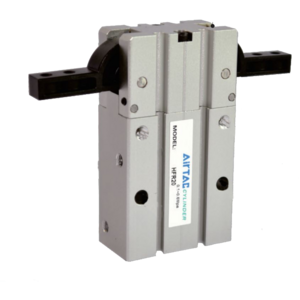

Пневматичен грипер серия HFR

1. Отворен/затворен тип, просто захващане.

2. Между челюстите и тялото има лист метал за намаляване на износването и дълъг живот.

3. Челюстната част е прахоустойчива, приложими са за специални условия.

4. Всички серии са с магнит.

5. Различни типове за монтаж по избор.



Технически данни:

Размер: от 10 до 32;

Размер вх/изх: M5x0.8

Двойнодействащ;

Съвместим сензор DS1-H

Технически данни

3D Модели

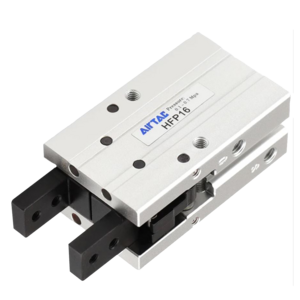

Пневматичен грипер серия HFP

1. Грипер лостов тип за за оптимална цена и точност.

2. Между челюстите и тялото има лист метал за намаляване на износването и дълъг живот.

3. С по-голяма контактна зона м/у челюстите и тялото, за да се намалят вибраците и подобри точността.

4. Челюстите се затварят при разтягане на цилиндъра. Силата е с 20%~30% по-голяма от тази при силовите напрегнати хващачи.

5. Монтаж от три страни.

6. Стандартна серия с магнит.



Технически данни:

Размер: от 10 до 32;

Размер вх/изх: M3x0.5, M5x0.8

Едно и двойнодействащ;

Съвместими сензори CS1-G/DS1-G, DS1-H

Технически данни

3D Модели

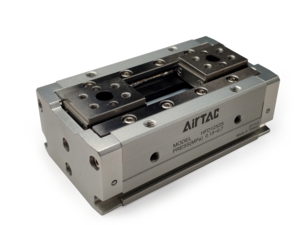

Пневматичен компактен грипер серя HFD

1. Двуходовият дизайн увеличава товарте и захватите.

2. Двойн бутало с двойни захващащи сили.

3. Позищиониращият отвор на дъното на тялото подобрява точността при демонтаж и позициониране.

4. Челюстите са от неръждаема стомана за по-голяма якост и устойчивост на корозия.

5. Монтаж от четири страни и голяма свобода на движение.

6. Общата височина е намалена с 50% в сравнение с паралелн грипер със същите параметри.



Технически данни:

Размер: от 10 до 40;

Размер вх/изх: M3x0.5, M5x0.8

Двойнодействащ;

Съвместими сензори CMSH, DMSH(S)

Технически данни

3D Модели

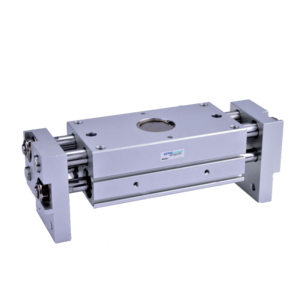

Пневматичен широкообхватен грипер серия HFT

1. Проектиран за големи детайли.

2. Дизайн с двойно бутало, за по-големи усилия.

3. Стандартна версия с магнит.

4. Отварянето и затварянето могат да се настроят рецизно, чрез механизъм на рейка и пиньон.



Технически данни:

Размер: от 10 до 32;

Размер вх/изх: M5x0.8, 1/8"

Двойнодействащ;

Технически данни

3D Модели
