Електрохидравлични кормилни клапани EHPS

При челни товарачи, тежки мотокари, дъмпери, тежки трактори, комбайни и други подобни машини, много често се налага използването на електрически управляемо кормилно управление, чрез джойстик или напълно автоматична система.

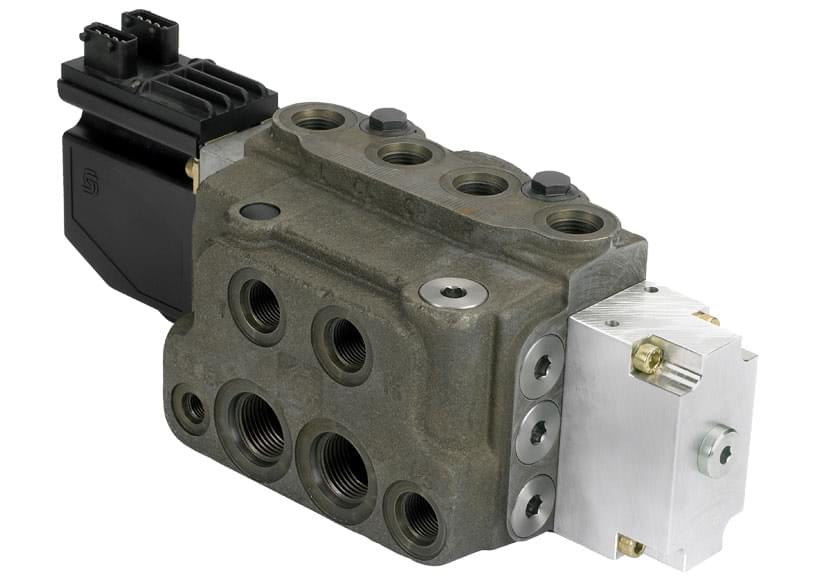

За приложения като тези, Danfoss е разработил пилотно управляван кормилен клапан тип EHPS (Electro Hydraulic Power Steering).

Основната система, тип 0, се състои от пилотно кормилно управление, от което се получава сигнал и EHPS клапан, който управлява дебит към кормилния цилиндър, пропорционално на пилотния дебит от кормилното управление.

Основната система може да бъде разширена така, че да се добави модул за задействане, в резултат на което, като алтернатива е възможно да се завива чрез джойстик (EHPS, тип 1).

В допълнение, модулът за задействане може да бъде програмируем модул (PVED-CLS), чрез който се добавят още кормилни функции, като променливо кормилно съотношение, кормилно съотношение зависещо от скоростта на машината, компенсиране на отклонението на кормилото, компенсиране на силите при промяна на ускорението (active jerk force) и плавно завиване в спряло положение. Такъв тип система се нарича EHPS тип 2.

Eлектрохидравлични кормилни клапани EHi

За трактори, комбайни, разпръскващи и други подобни машини, често се налага използване на електрически управляемо кормилно управление, за да се осигури автоматично водене на машината по терена. Друга желана функция е ръчно завиване с променливо съотношение, необходима за увеличаване на продуктивността и комфорта при управление на машината.

Електрохидравличните кормилни клапани EHi се вграждат в кормилни системи, където управлението е ръчно и не е предвидено електроуправление. Добавянето на EHi разширява функционалността на машината.

При колесни челни товарачи, мотокари и други, продуктивността и комфорта при работа могат значително да се увеличат, чрез използване на джойстик или мини волан за завиване.

Danfoss разработва електрохидравличен кормилен клапан (EHi) за електрохидравлично завиване, управлявано чрез електрически сигнал от GPS приемник-контролер за автоматично водене на машината по терена или от електрически кормилен сензор (SASA сензор) за променливо кормилно съотношение. В режим на променливо кормилно съотношение, електрохидравличния клапан добавя дебит към подавания дебит от кормилното управление OSP. EHi може да бъде активиран чрез джойстик или мини волан.

Кормилен клапан от тип EHi е подходящ избор, в случай че наличното пространство не позволява да се използва комбинирано кормилно управление с електрохидравличен клапан от тип OSPE. При вграждане на кормилно управление OSPE, монтажът е значително улеснен, защото всички компоненти за ръчно и електрохидравлично управление са вградени в едно устройство.

EHi е създаден за лесна интеграция към други компоненти в кормилна система. Корпусът на EHi позволява изграждане на кормилна система без използването на Т фитинги.
